Шаровые резиновые опоры
- Описание продукта
-
Конструктивные особенности и функции
Шариковые опоры серии QZ состоят из верхней опорной плиты, нижней опорной плиты, выпуклой промежуточной плиты и двух тефлоновых пластин различной формы. В центре нижней опорной плиты расположена вогнутая сферическая поверхность, соответствующая выпуклой промежуточной плите. Между ними расположена дугообразная тефлоновая пластина, которая обеспечивает вращение торца балки за счет скольжения по сферической поверхности: нержавеющая сталь на верхней опорной плите и другая тефлоновая пластина на промежуточной стальной плите образуют вторую скользящую поверхность, компенсируя температурные и другие деформации балки.
Шариковые опоры обеспечивают надежное передачу нагрузки, одинаковые характеристики вращения по всем направлениям, обладают высокой несущей способностью и большими горизонтальными перемещениями, как и подпятниковые опоры, и подходят для больших углов поворота, что делает их пригодными для широких и криволинейных мостов. Поскольку в несущих элементах не используются резиновые детали, отсутствуют такие проблемы, как хрупкость резины при низких температурах, поэтому они особенно подходят для регионов с низкими температурами.
Обозначение шариковых опор серии QZ
Технические характеристики шариковых опор серии QZ
1. Опорная реакция (вертикальная несущая способность) подразделяется на 16 уровней: 1000, 1500, 2000, 2500, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 12500, 15000, 17500, 20000 кН.
2. Расчетный угол поворота Θ составляет 0,01, 0,015 и 0,02 рад (по необходимости может быть увеличен)
3. Расчетное значение смещения
Вдоль моста: 1000-2500 кН e = ±50 и ±100 мм;
3000-20000 кН e = ±50, ±100 мм и ±150 мм;
Поперек моста (двусторонняя подвижная опора SX) e = ±20 мм
Расчетное значение смещения может быть изменено в зависимости от требований проекта
4. Расчетный коэффициент трения при смазке тефлоновой пластины силиконовой смазкой при напряжении около 30 МПа имеет следующие значения:
Нормальная температура -25℃~+60℃ составляет 0,03; низкая температура -40℃~+60℃ составляет 0,05.
5. Горизонтальная нагрузка, которую может выдержать опора:
Односторонняя подвижная опора (DX): горизонтальная нагрузка в поперечном направлении составляет 10% от опорной реакции
Неподвижная опора (GD): горизонтальная нагрузка составляет 10% от опорной реакции

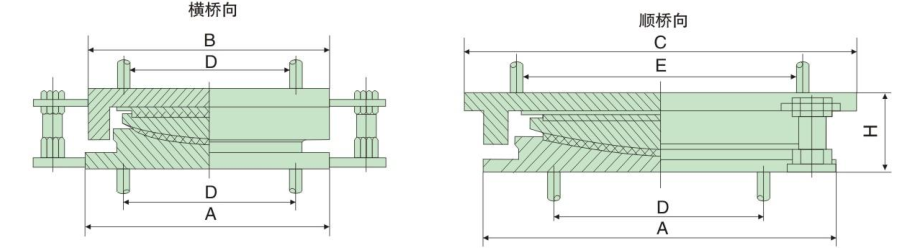

Спецификация и Размер шариковых опор серии QZ
