Крестовина из резины
- Описание продукта
-
Принцип работы
Принцип работы чашечного опорного устройства заключается в использовании упругих резиновых блоков внутри полузакрытой стальной чаши, которые в условиях трехстороннего нагружения обладают свойствами жидкости, обеспечивая вращение надстройки; одновременно за счет низкого коэффициента трения между тефлоновой пластиной на промежуточной стальной пластине и нержавеющей стальной пластиной на верхней опорной плите обеспечивается горизонтальное перемещение надстройки. Экспериментальные данные показывают, что модуль упругости при сжатии резины в условиях трехстороннего ограничения составляет 5x10 кг/см², что почти в 20 раз больше, чем модуль упругости при сжатии без бокового ограничения, что значительно повышает несущую способность опоры и решает проблему ограниченной несущей способности обычных резиновых опор. Таким образом, чашечное опорное устройство является новым типом изделия, способного удовлетворить требованиям к большим опорным реакциям, большим горизонтальным смещениям и большим углам поворота.
Серия спецификаций
Поскольку конструкция чашечных опорных устройств постоянно совершенствуется, а область применения расширяется, основные серии включают GPZ, GPZ(Ⅰ) и GPZ(I).
Чашечные опорные устройства серии GPZ
Характеристики, классификация, обозначение и область применения опорных устройств серии GPZ
Характеристики и классификация
★ Неподвижные опорные устройства: обладают вертикальной несущей способностью и способностью к вращению, обозначение GD;
★ Односторонние подвижные опорные устройства: обладают вертикальной несущей способностью, способностью к вращению и однонаправленному перемещению, обозначение DX;
★ Двусторонние подвижные опорные устройства: обладают вертикальной несущей способностью, способностью к вращению и продольному и поперечному перемещению, обозначение SX;
Обозначение опорных устройств серии GPZ
Диапазон рабочих температур
★ Опорные устройства для нормальной температуры: применимы в диапазоне от -25°C до +60°C
★ Опорные устройства морозостойкие: применимы в диапазоне от -40°C до +60°C, обозначение F
Технические характеристики опорных устройств серии GPZ, физико-механические характеристики резины и величина перемещения
Технические характеристики GPZ
★ Вертикальный угол поворота опоры не менее 40'.
★ Вертикальная несущая способность (кН) от 1000 до 50000, всего 28 классов, горизонтальная несущая способность не скользящей поверхности составляет 10% от вертикальной.
★ Коэффициент трения: для опорных устройств для нормальной температуры ц≤0,04, для морозостойких опорных устройств μ≤0,06.
★ Производство и контроль качества осуществляется в соответствии со стандартом 《IT391-1999 Дорожные мосты, чашечные опорные устройства》.

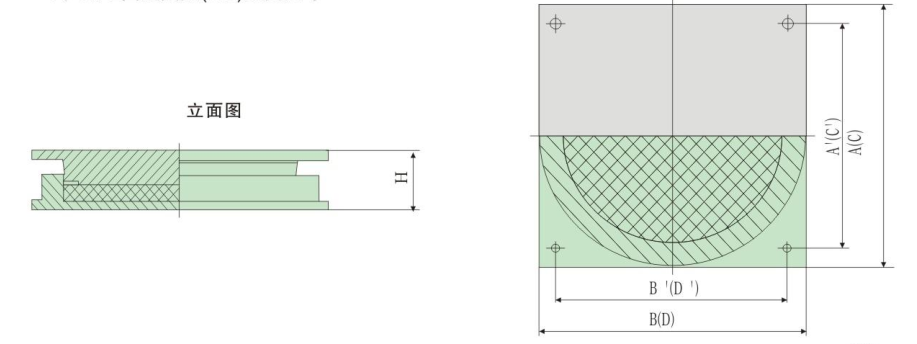

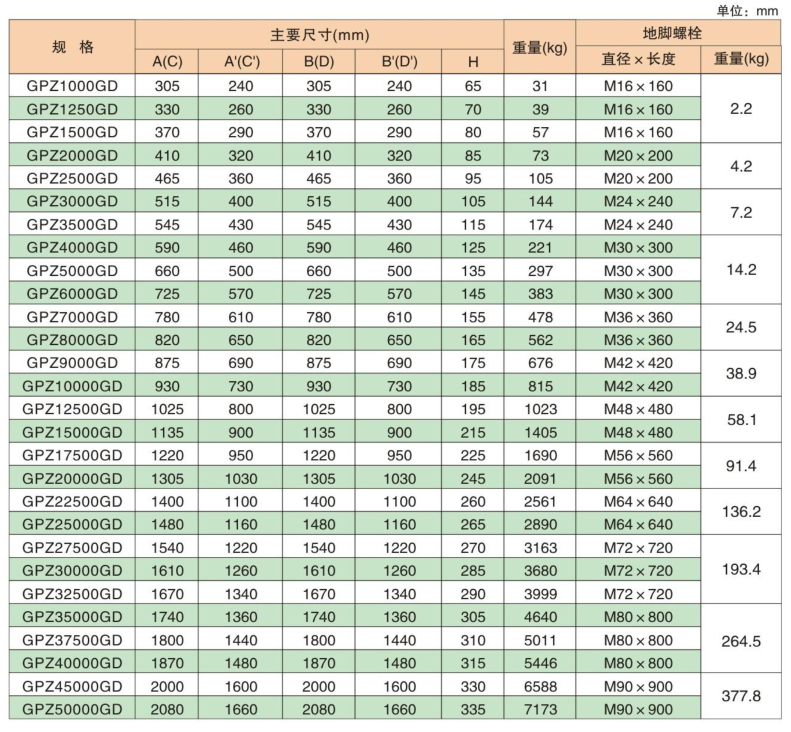

Основные размеры неподвижных опорных устройств GPZ (GD)

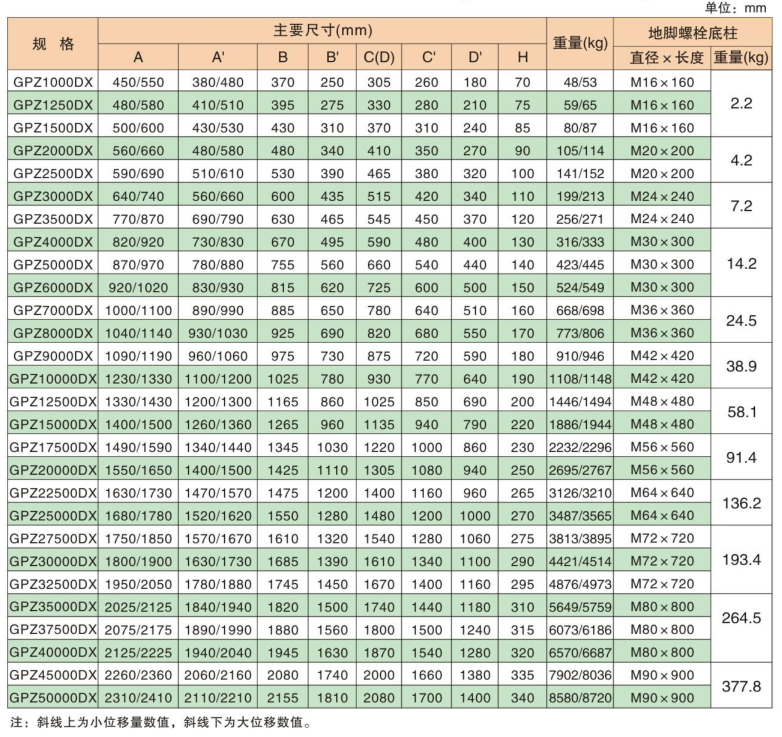

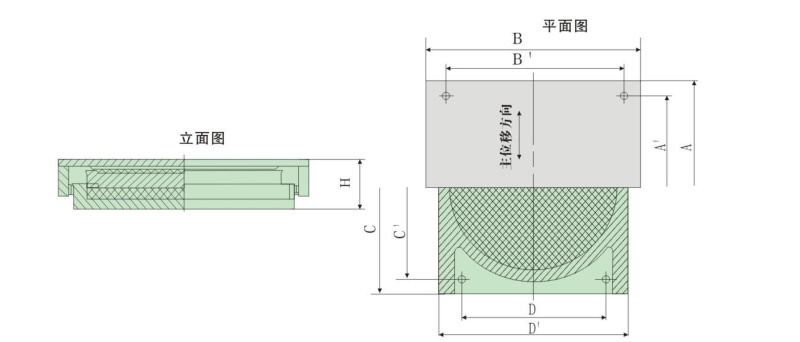

Основные размеры односторонних опорных устройств GPZ (тип DX)

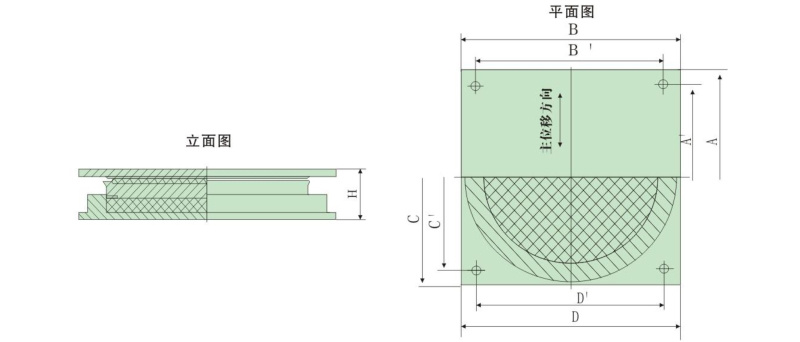

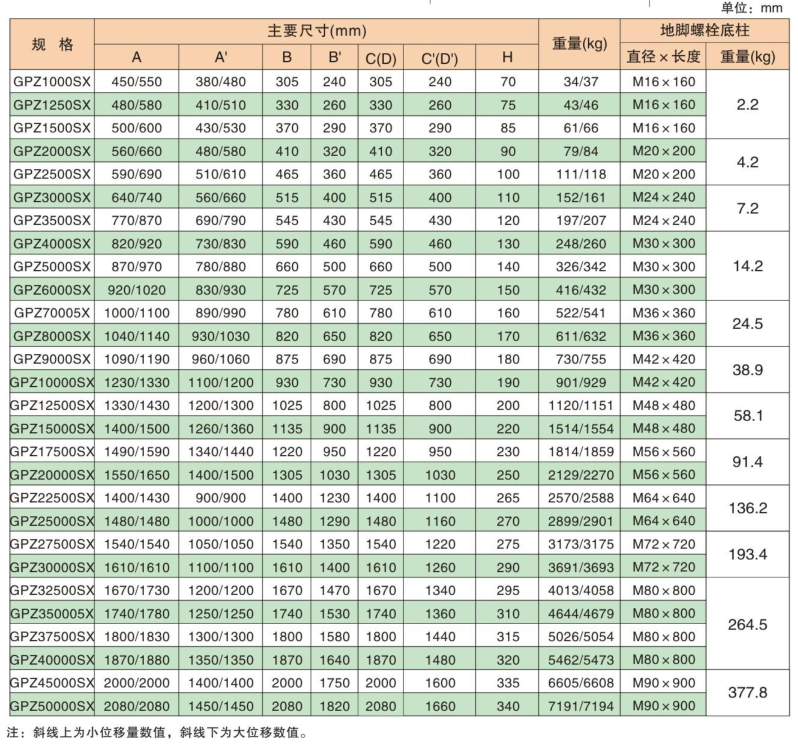

Основные размеры двусторонних подвижных опорных устройств GPZ (тип SX)
